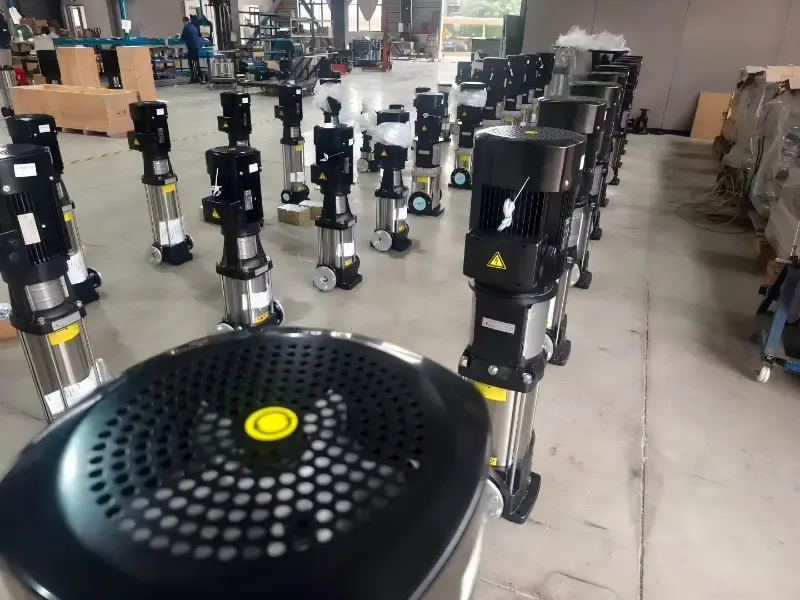

Zasada działania wielostopniowej pompy odśrodkowej

Wielostopniowe pompy odśrodkowedziałają na tej samej zasadzie, co standardowe pompy odśrodkowe, wykorzystując obrót wirników w pompie i siłę odśrodkową do transportu płynu.

Różnica między wielostopniowymi pompami odśrodkowymi polega na ich wewnętrznej konstrukcji, która obejmuje wiele pojedynczych wirników ułożonych szeregowo. Taka konstrukcja umożliwia zwiększenie ciśnienia, dzięki czemu pompa może pracować przy wyższych ciśnieniach.

Zasada działania i proces wielostopniowych pomp odśrodkowych

Gdy wirnik Awielostopniowa pompa odśrodkowaobraca się w kierunku przeciwnym do ruchu wskazówek zegara, ciecz znajdująca się w środku jest wypychana na zewnątrz przez łopatki wirnika. Pod wpływem siły odśrodkowej tworzy się zamknięty pierścień pierścieniowy dopasowany kształtem do korpusu pompy. Dolna część tego pierścienia jest dokładnie styczna do piasty wirnika, natomiast górna część styka się z końcówkami łopatek. Tworzy to przestrzeń w kształcie półksiężyca pomiędzy piastą wirnika a pierścieniem cieczowym, która jest dalej podzielona przez łopatki wirnika na szereg małych komór w liczbie równej liczbie łopatek.

Przyjmując dolny punkt (0°) wirnika jako pozycję wyjściową, podczas pierwszych 180° obrotu objętość każdej małej komory stopniowo wzrasta. Podczas rozszerzania komora łączy się z króćcem ssącym na powierzchni czołowej, umożliwiając zassanie gazu. Po zakończeniu zasysania komora izoluje się od króćca ssącego. Gdy wirnik nadal się obraca, objętość komory zmniejsza się, ściskając uwięziony gaz. Na koniec, gdy komora zrówna się z króćcem tłocznym, sprężony gaz zostanie usunięty z pompy.
