Kluczowa wiedza na temat pomp ściekowych

Pompy ściekoweObsługuje się w kategorii pomp nieporządkowych i występuje w różnych typach, głównie zanurzalnych i suchych modeli. Obecnie najczęstszym typem zanurzalnym jest zanurzalna pompa kanalizacyjna serii WQ, a typowe suche instalowane w serii poziomej pompy ściekowej w serii W Series.

Pompy te są wykorzystywane przede wszystkim do transportu ścieków komunalnych, obornika lub cieczy zawierających cząstki stałe, takie jak włókna i resztki papieru. Zasadniczo temperatura przeniesionego pożywki nie powinna przekraczać 50 ° C. Głównym wyzwaniem związanym z pompami ściekowymi jest to, że przenoszona medium często zawiera substancje włókniste, które mają tendencję do splatania lub gromadzenia się razem. To sprawia, że ​​przejście przepływu pompy podatne na blokady - objęta zablokowana pompa nie będzie działać normalnie, aw poważnych przypadkach silnik może się wypalić. Takie problemy prowadzą do słabego rozładowania ścieków, co znacząco zakłóca życie miejskie i szkodzi ochronie środowiska. Dlatego odporność i niezawodność zatyka są kluczowymi czynnikami w ocenie jakości pompy ściekowej.

Podobnie jak inne rodzaje pomp, pompy ściekowe mają dwa główne elementy: wirnik i objętość. Wydajność tych dwóch części bezpośrednio określa ogólną wydajność pompy. W szczególności odporność na zatykanie, wydajność, odporność na kawitację i odporność na zużycie pompy ściekowej są głównie zagwarantowane przez wirnik i objętość. Poniżej znajduje się szczegółowy rozkład każdego komponentu:

1. Struktury wirnika

Więśnicy pomp ściekowych są głównie podzielone na cztery typy: typu łopatki (otwarty, pół-otwen lub zamknięty), typ wirowy, typ kanałowy (w tym jednokanałowy i dwukanałowy) oraz typ śrubowo-centralnego typu.

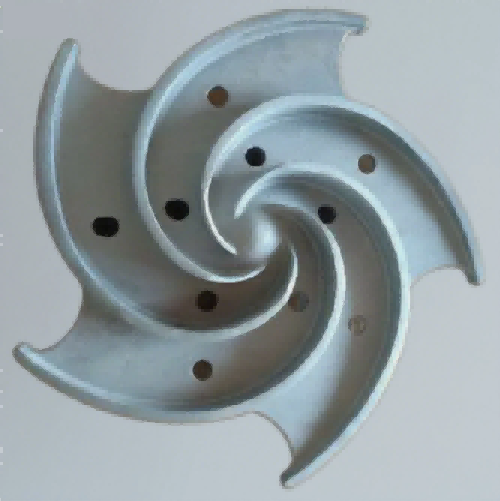

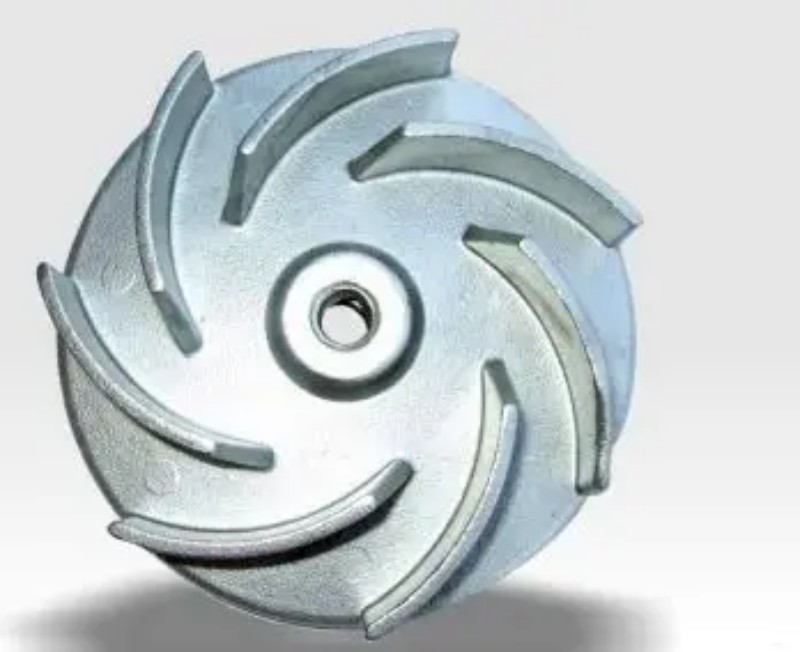

● Otwarte/pół-otwarte przeszkody łopatki: te impellery są łatwe w produkcji. Jeśli w wirniku wystąpi blokada, czyszczenie i konserwacja można wykonać szybko. Jednak podczas długoterminowej działalności cząsteczki ścierne rozszerzają lukę między łopatkami a wewnętrzną ścianą objętości, co prowadzi do zmniejszonej wydajności. Ta poszerzona szczelina zakłóca również rozkład różnicy ciśnienia na łopatkach, powodując znaczne straty wiru i zwiększoną siłę osiową na pompie. Ponadto stabilność przepływu płynu w przejściu jest zagrożona, co powoduje wibracje pompy. Otwarte/pół-otwarte impellery nie nadają się do przenoszenia pożywki dużymi cząstkami lub długimi włóknami. Pod względem wydajności ich wydajność jest stosunkowo niska - wynosi około 92% standardowych zamkniętych wirników - a ich krzywa głowy jest stosunkowo płaska.

● Więśnicy wiru: W przypadku pomp wyposażonych w tego typu wirnik wirnik jest częściowo lub w pełni oddzielony od przepływu prądu. Ta konstrukcja zapewnia doskonałą odporność na zatykanie, umożliwiając pompę skuteczne obsługę dużych cząstek i długich włókien. Wewnątrz objętości cząsteczki poruszają się pod pchnięciem prądów wirowych generowanych przez obrót wirnika. Zawieszone cząstki nie wytwarzają energii samodzielnie, ale wymienia energię z płynem w przejściu. Podczas przepływu zawieszone cząsteczki lub długie włókna nie mają kontaktu z łopatkami, więc zużycie łopatki jest minimalne i nie ma rozszerzenia szczeliny z powodu ścierania. Oznacza to, że wydajność pompy nie spadnie znacząco w okresie długoterminowym. Pompy wirowe wiru są idealne do przekazywania pożywki dużymi cząsteczkami i długimi włóknami. Jednak ich wydajność jest stosunkowo niska - tylko około 70% standardowych zamkniętych przeszkód - a ich krzywa wydajności jest płaska.

● Zamknięte przeszkody: Zamknięte ciężarki zapewniają wysoką wydajność i zachowują stabilną wydajność podczas długoterminowego działania. Pompy z zamkniętymi przeszkodami mają mniejsze siły osiowe, a łopatki pomocnicze można zainstalować na przedniej i tylnej części osłony. Podstawowe łopatki na przedniej osłonie zmniejszają straty wiru na wlocie wirnika i minimalizują zużycie cząstek na pierścieniu uszczelniającym. Osoby na tylnej osłonie nie tylko równoważy siłę osiową, ale także uniemożliwiają zawieszone cząstki przed wejściem do komory uszczelnienia mechanicznego, chroniąc uszczelnienie mechaniczne. Główną wadą zamkniętych wirników jest słaba odporność na zatykanie - są łatwo zaplątane przez włókna i nie nadają się do przekazywania nietraktowanych ścieków zawierających duże cząstki (lub długie włókna).

● Wojerzy kanałowe: te impellerzy nie mają tradycyjnych łopatek; Zamiast tego mają zakrzywiony fragment przepływu, który biegnie od wlotu do gniazdka. Ta konstrukcja sprawia, że ​​są idealne do przekazywania pożywki dużymi cząsteczkami i długimi włókienami, ponieważ oferują silną odporność na zatkanie. Pod względem wydajności ich wydajność jest porównywalna z wydajnością standardowych zamkniętych przeszkód. Jednak pompy z uwięzieniami kanałów mają bardziej stromy krzywa głowy i stabilną krzywą mocy, która zapobiega problemom nadmiernej mocy. To powiedziawszy, ich odporność na kawitację nie jest tak dobra jak w przypadku zamkniętych przeszkód, więc są one szczególnie odpowiednie dla pomp z wlotami pod ciśnieniem.

● Nieżączki śrubowe Centrifugal: Te ciężarki mają skręcone łopatki spiralne, które rozciągają się osi z portu ssącego na stożkowym pirze. Pompy z tym typem wirnika łączą funkcje dodatniej pompy przemieszczenia i pompy odśrodkowej. Kiedy zawieszone cząstki przechodzą przez łopatki, nie zderzają się z żadnymi wewnętrznymi częściami pompy, zapewniając minimalne uszkodzenie przenoszonego pożywki. Projekt spiralny poprawia również przejście zawieszonych cząstek, dzięki czemu pompy te odpowiednie do przenoszenia pożywki dużymi cząsteczkami, długimi włóknami lub wysokimi stężeniami. Excel w scenariuszach, w których minimalizowanie uszkodzeń przenoszonego medium jest ścisłym wymogiem. Pod względem wydajności pompy te mają stromą upuszczającą krzywą głowy i płaską krzywą mocy.

2. Objętości (komory ciśnieniowe)

Najczęstszym typem objętościowym stosowanym w pompach ściekowych jest obudowa objętościowa. W przypadku wbudowanych pomp zanurzających często preferowane są dyfuzory promieniowe lub dyfuzory typu kanału. Obudowy objętościowe występują w trzech projektach: spiralu, pierścieni i pośrednie (pół-duchowe).

● Objętości spiralne: są one rzadko stosowane w pompach ściekowych ze względu na ich złożoną strukturę i tendencję do zatrzymywania zanieczyszczeń.

● Objętości pierścieniowe: Dzięki prostej strukturze i łatwym procesie produkcyjnym objętości pierścieniowe były kiedyś szeroko stosowane w małychpompy ściekowe. Jednak ich zakres aplikacji stopniowo skurczył się od czasu wprowadzenia wikier pośrednich.

● Volututy pośrednie (pół-duchowe): te objętości łączą wysoką wydajność spirali i silną przepuszczalność (rezystancję zatkania) objętości pierścieniowych. W rezultacie zyskali coraz większą uwagę producentów.

Wniosek

Zasadniczo każda seria pomp ściekowych jest połączeniem różnych rodzajów wirnika i projektów objętościowych, dostosowanych do wymagań dotyczących przenoszonych warunków instalacyjnych i instalacji. Dopóki wirnik i objętość są optymalnie dopasowane, ogólna wydajność pompy - w tym rezystancja, wydajność i niezawodność zatkania - zostanie zagwarantowana.
