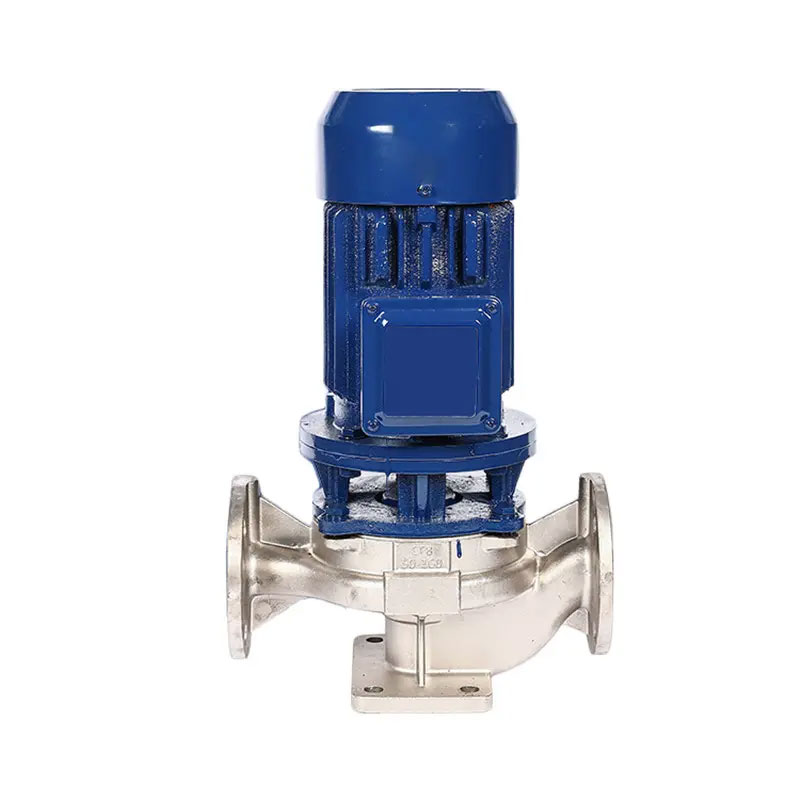

Pionowa pompa rurociągowa ze stali nierdzewnej

Pionowa pompa rurociągowa ze stali nierdzewnej IHG firmy Shanghai Crowns Pump Manufacturing Co., Ltd. została zaprojektowana tak, aby spełniać standardy wysokiej wydajności i trwałości, dzięki czemu idealnie nadaje się do tłoczenia żrących cieczy w różnorodnych warunkach przemysłowych. Dzięki energooszczędnej konstrukcji i zgodności z normami ISO pompy serii IHG doskonale nadają się do zastosowań wymagających zarówno niezawodności, jak i łatwości konserwacji. Pompa ta może zastąpić starsze modele, takie jak seria SG, a jej wszechstronna tolerancja temperaturowa od -20°C do 120°C sprawia, że nadaje się do stosowania z różnymi płynami w wielu sektorach, w tym w przetwórstwie chemicznym i zaopatrzeniu w wodę.

Wyślij zapytanie

Opis produktu

Pionowa pompa rurociągowa ze stali nierdzewnej IHG to zaawansowana pompa odśrodkowa zbudowany do przesyłu czystej wody i innych cieczy o podobnych właściwościach. Jego konstrukcja oparta jest na standardach ISO2858 i JB/T53058-93, co czyni ją niezawodną i energooszczędne. Konstrukcja pionowa z wlotem i wylotem w tym samym miejscu linia środkowa pozwala na instalację bezpośrednio w rurociągach, oszczędzając miejsce i uproszczenie konserwacji. Pompa dostępna jest w kilku konfiguracjach do różne zakresy temperatur:ISG: Do 80°C do zastosowań przemysłowych/komunalnych.

● IRG: Do 120°C dla gorącej wody.
● GRG: Do 240°C w zastosowaniach wysokotemperaturowych.
● IHG: Do cieczy żrących, od -20°C do 120°C.
● YG: Dla olejów, -20°C do 120°C.

Warunki pracy

● Specyfikacje ciśnienia: Ciśnienie wlotowe pompy nie powinno przekraczać 1,0 MPa, podczas gdy maksymalne ciśnienie robocze systemu jest ograniczone do 1,6 MPa. Dodatkowo łączne ciśnienie wlotowe pompy i wysokość podnoszenia powinny pozostać w granicach ten limit.
● Warunki otoczenia: Działa wydajnie w temperaturach otoczenia poniżej 40°C i wilgotność względna poniżej 95%.
● Skład płynu: Nadaje się do mediów o zawartości cząstek stałych do 0,1% i średnicy cząstek nie większej niż 0,2mm, zapewniając długotrwałą trwałość trwałość i minimalizację zużycia

Główna specyfikacja

Model	Moc		Przepływ	Głowa	Rozmiar rury
Model	kw	KM	m3/godz	m	Cal	mm
40-125	1.1	1.5	6.3	20	1.5	40
40-125A	0.75	1	5.6	16	1.5	40
40-160	2.2	3	6.3	32	1.5	40
40-160A	1.5	2	5.9	28	1.5	40
40-160B	1.1	1.5	5.5	24	1.5	40
40-200	4	5.5	6.3	50	1.5	40
40-200A	3	4	5.9	44	1.5	40
40-200B	2.2	3	3.7	38	1.5	40
40-250	7.5	10	6.3	80	1.5	40
40-250A	5.5	7.5	5.9	70	1.5	40
40-250B	4	5.5	5.5	60	1.5	40
40-125(I)	1.5	2	12.5	20	1.5	40
40-125(I)A	1.1	1.5	11	16	1.5	40
40-160(I)	3	4	12.5	32	1.5	40
40-160(I)A	2.2	3	11.7	28	1.5	40
40-200(I)B	3	4	10.6	36	1.5	40
40-250(I)	11	15	12.5	80	1.5	40
40-250(I)A	7.5	10	11.6	70	1.5	40
50-100	1.1	1.5	12.5	12.5	2	50
50-125	1.5	2	12.5	20	2	50
50-125A	1.1	1.5	11	16	2	50
50-160	3	4	12.5	32	2	50
50-160A	2.2	3	11.7	28	2	50
50-160B	1.5	2	10.4	22	2	50
50-200	5.5	7.5	12.5	50	2	50
50-200A	4	5.5	11.7	44	2	50
50-200B	3	4	10.6	36	2	50
50-250	11	15	12.5	80	2	50
50-250A	7.5	10	11.6	70	2	50
50-100(Ja)	1.5	2	25	12.5	2	50
50-100(I)A	1.1	1.5	22.3	10	2	50
50-125(I)	3	4	25	20	2	50
50-125(I)A	2.2	3	22.3	16	2	50
50-160(I)	4	5.5	25	32	2	50
50-160(I)A	4	5.5	23.4	28	2	50
50-160(I)B	3	4	21.6	24	2	50
50-200(I)	7.5	10	25	50	2	50
50-200(I)A	7.5	10	23.5	44	2	50
50-200(I)B	5.5	7.5	21.8	38	2	50
50-250(I)	15	20	25	80	2	50
50-250(I)A	11	15	23.4	70	2	50
50-250(I)B	11	15	21.6	60	2	50
50-315	30	40	25	125	2	50
65-100	1.5	2	25	12.5	2.5	65
65-100A	1.1	1.5	22.3	10	2.5	65
65-125	3	4	25	20	2.5	65
65-125A	2.2	3	22.3	16	2.5	65
65-160	4	5.5	25	32	2.5	65
65-160A	4	5.5	23.4	28	2.5	65
65-160B	3	4	21.6	24	2.5	65
65-200	7.5	10	25	50	2.5	65
65-200A	7.5	10	23.5	44	2.5	65
65-200B	5.5	7.5	21.8	38	2.5	65
65-250	15	20	25	80	2.5	65
65-250A	11	15	23.4	70	2.5	65
65-250B	11	15	21.6	60	2.5	65
65-315A	22	30	23.7	113	2.5	65
65-315B	18.5	25	22.5	101	2.5	65
65-100(I)	3	4	50	12.5	2.5	65
65-100(I)A	2.2	3	44.7	10	2.5	65
65-125(I)	5.5	7.5	50	20	2.5	65
65-125(I)A	4	5.5	45	16	2.5	65
65-160(I)	7.5	10	50	32	2.5	65
65-160(I)A	7.5	10	46.7	28	2.5	65
65-160(I)B	5.5	7.5	43.4	24	2.5	65
65-200(I)	15	20	50	50	2.5	65
65-200(I)A	11	15	47	44	2.5	65
65-200(I)B	7.5	10	43.3	38	2.5	65
65-250(I)	22	30	50	80	2.5	65
65-250(I)A	18.5	25	46.7	70	2.5	65
65-250(I)B	15	20	43.3	60	2.5	65
65-315(I)A	30	40	56.5	110	2.5	65
80-100	3	4	50	12.5	3	80
80-100A	2.2	3	44.7	10	3	80
80-125	5.5	7.5	50	20	3	80
80-125A	4	5.5	45	16	3	80
80-160	7.5	10	50	32	3	80
80-160A	7.5	10	46.7	28	3	80
80-160B	5.5	7.5	43.4	24	3	80
80-200	15	20	50	50	3	80
80-200A	11	15	47	44	3	80
80-200B	7.5	10	43.3	38	3	80
80-250	22	30	50	80	3	80
80-250A	18.5	25	46.7	70	3	80
80-250B	15	20	43.3	60	3	80
80-315	37	50	50	125	3	80
80-315A	30	40	46.5	110	3	80
80-315B	30	40	44.5	100	3	80
80-350	55	75	50	150	3	80
80-350A	45	60	44.5	142	3	80
80-350B	37	50	41	135	3	80
80-100(Ja)	5.5	7.5	100	12.5	3	80
80-100(I)A	4	5.5	89	10	3	80
80-125(I)	11	15	100	20	3	80
80-125(I)A	7.5	10	89	16	3	80
80-160(I)	15	20	100	32	3	80
80-160(I)A	11	15	93.5	28	3	80
80-200(I)	22	30	100	50	3	80
80-200(I)A	18.5	25	93.5	44	3	80
80-200(I)B	15	20	87	38	3	80
80-250(I)	37	50	100	80	3	80
80-250(I)A	30	40	93.5	70	3	80
80-250(I)B	30	40	87	60	3	80
80-315(I)	75	100	100	125	3	80
80-315(I)A	55	75	95	113	3	80
100-100	5.5	7.5	100	12.5	4	100
100-100A	4	5.5	89	10	4	100
100-125	11	15	100	20	4	100
100-125A	7.5	10	89	16	4	100
100-160	15	20	100	32	4	100
100-160A	11	15	93.5	28	4	100
100-200	22	30	100	50	4	100
100-200A	18.5	25	93.5	44	4	100
100-200B	15	20	87	38	4	100
100-250	37	50	100	80	4	100
100-250A	30	40	93.5	70	4	100
100-250B	30	40	87	60	4	100
100-315	75	100	100	125	4	100
100-315A	55	75	95	113	4	100
100-315B	45	60	90	101	4	100
100-350	90	120	100	150	4	100
100-350A	75	100	88	142	4	100
100-350B	55	75	80	135	4	100
100-100(I)	11	15	160	12.5	4	100
100-125(I)	15	20	160	20	4	100
100-125(I)A	11	15	140	17	4	100
100-160(I)	22	30	160	32	4	100
100-160(I)A	18.5	25	140	28	4	100
100-200(I)	37	50	160	50	4	100
100-200(I)A	30	40	140	45	4	100
100-200(I)B	22	30	100	40	4	100
100-250(I)	55	75	160	80	4	100
100-250(I)A	45	60	140	72	4	100
100-250(I)B	37	50	100	65	4	100
125-100	11	15	160	12.5	5	125
125-100A	7.5	10	143	10	5	125
125-125	15	20	160	20	5	125
125-125A	11	15	143	16	5	125
125-160A	18.5	25	150	28	5	125
125-160B	15	20	138	24	5	125
125-200	37	50	160	50	5	125
125-200A	30	40	150	44	5	125
125-200B	22	30	138	37.5	5	125
125-250	55	75	160	80	5	125
150-125	11	15	160	20	6	150
150-160	22	30	160	32	6	150
150-160A	18.5	25	150	28	6	150
150-160B	15	20	140	24	6	150
150-200	37	50	160	50	6	150
150-200A	30	40	150	44	6	150
150-250	75	100	160	80	6	150
150-250A	55	75	150	70	6	150
150-250B	45	60	138	60	6	150
150-350	110	150	160	150	6	150
150-350A	90	120	150	142	6	150
150-350B	75	100	140	135	6	150
150-250(I)	75	100	200	80	6	150
150-250(I)A	55	75	187	70	6	150
150-250(I)B	45	60	173	60	6	150
150-315(I)	110	150	200	125	6	150
150-315(I)A	90	120	187	110	6	150
150-315(I)B	75	100	173	95	6	150
125-200B	22	30	138	37.5	5	125
125-250A	45	60	150	70	5	125
125-250B	37	50	138	60	5	125
125-315	90	120	160	125	5	125
125-315A	75	100	150	110	5	125
125-315B	75	100	143	100	5	125
125-315C	55	75	134	88	5	125
150-125A	7.5	10	150	16	6	150
150-200-15	15	20	160	12.5	6	150
150-200A	11	15	147	10	6	150
150-250	75	100	160	80	6	150
150-250	18.5	25	160	20	6	150
150-250A	15	20	147	17	6	150
150-250B	11	15	134	14	6	150
150-315	30	40	160	32	6	150
150-315A	22	30	150	28	6	150
150-315B	18.5	25	138	24	6	150
150-400	45	60	160	50	6	150
150-400A	37	50	187	44	6	150
150-400B	30	40	174	38	6	150
150-315(B)	75	100	173	95	6	150
200-200	15	20	200	12.5	8	200
200-200A	11	15	179	10	8	200
200-250	18.5	25	200	20	8	200
200-250A	15	20	184.4	17	8	200
200-250B	11	15	179	14	8	200
200-315	30	40	200	32	8	200
200-315A	22	30	187	28	8	200
200-315B	18.5	25	173	24	8	200
200-400	45	60	200	50	8	200
200-400A	37	50	187	44	8	200
200-400B	30	40	174	38	8	200
200-200(I)	22	30	400	12.5	8	200
200-250(I)	30	40	400	20	8	200
200-250(I)A	22	30	358	16	8	200
200-315(I)	55	75	400	32	8	200
200-315(I)A	45	60	374	28	8	200
200-315(I)B	37	50	346	24	8	200
200-400(I)	75	100	400	50	8	200
200-400(I)A	75	100	374	44	8	200
200-400(I)B	55	75	346	38	8	200
200-400(I)C	45	60	320	32	8	200
250-400	110	150	500	50	10	250

Funkcja i zastosowanie

Funkcja

● Kompaktowa konstrukcja pionowa:Pompa IHG jest ustawiona pionowo konstrukcja rurociągu zajmuje minimalną przestrzeń i pozwala na bezproblemową integrację w istniejące systemy rurowe.
● Łatwość instalacji:Zarówno z wlotem, jak i wylotem na tej samej linii środkowej, instalacja jest prosta i nie wymaga dodatkowe wyrównanie.
● Stabilność i niski poziom hałasu:Konstrukcja pompy minimalizuje drgania, zapewniając stabilną, cichą pracę.
● Trwałe uszczelnienie mechaniczne:Wyposażony w węglik krzemu uszczelnienie mechaniczne i inne materiały odporne na zużycie zapobiegające wyciekom, zwiększając żywotność pompy.
● Konstrukcja przyjazna konserwacji:Pokrywa pompy i silnik komponenty można łatwo zdemontować w celu konserwacji, co ogranicza przestoje i naprawy koszty

Aplikacje

Pionowa pompa rurociągowa IHG ze stali nierdzewnej jest wszechstronna i przeznaczona do: zastosowania wymagające czystego i wydajnego przesyłu płynów:

● Zaopatrzenie w wodę przemysłową
● Miejskie zaopatrzenie w wodę i odprowadzanie wody
● Zwiększanie ciśnienia wody w wieżowcach
● Systemy przeciwpożarowe
● Nawadnianie ogrodu
● Cyrkulacja HVAC i chłodnictwa
● Cyrkulacja ciepłej i zimnej wody w łazienkach
● Transport płynów na duże odległości
● Integracja z różnymi urządzeniami

Solidna konstrukcja tej pompy i elastyczny zakres zastosowań sprawiają, że jest ona niezawodna wybór dla przemysłowych, komunalnych i komercyjnych systemów wodnych, zapewniając trwałość i wydajność w różnych sektorach.
